راهنمای خرید قطره گیر برج خنک کننده

 قطره گیر برج خنک کننده قطعه ای است که از پرتاب قطعات آب به بیرون از برج خنک کن جلوگیری می کند، ولی به هوا اجازه خروج می دهد. به قطرات آبی که به همراه جریان هوا از برج خنک کن به بیرون پرتاب می شوند دریفت گفته می شود و کیفیت ترکیب آن مانند آب در گردش سیستم می باشد. دریفت معمولاً دارای سختی و املاح است و پس از خروج از کولینگ تاور بروی محیط اطراف تأثیر می گذارد.

در واقع قطره گیر برج خنک کننده که در زبان انگلیسی Drift Elimonator خوانده می شود، وظیفه دارد تا آب مکیده شده را به سمت خروجی هوا هدایت نماید. از نظر سیستماتیک وظیفه ی آن دور کردن آب از فن مکنده می باشد. به طور کلی خرید قطره گیر برج خنک کننده برای صرفه جویی در مصرف آب مورد استفاده قرار می گیرد. چرا که باعث جلوگیری از اتلاف قطرات آب از طریق کولینگ تاور می گردد. می توان راندمان قطره گیر را بر اساس هدر رفت قطره نسبت به جریان آب در نظر گرفت که البته این راندمان تحت تاثیر عواملی چون نوع قطره گیر، سرعت ثابت هوا و بسیاری از عوامل دیگر می باشد.

ویژگی های قطره گیر برج خنک کننده

در اصل قطره گیر برج خنک کن با ایجاد یک تغییر ناگهانی در مسیر هوا و بخار خروجی قطرات آب را در تله انداخته و به داخل دستگاه باز می گرداند. باید توجه داشت که قطره گیر در مسیر جریان هوا مانع ایجاد می کند و باعث افت فشار هوا می شود. بنابراین این محاسبه افت فشار در دستور کار طراحی برج خنک کننده دیده شود. معمولاً مسیر قطره گیرها به شکل Z می باشد که ذرات هوا به دلیل سبکی عبور می کنند ولی قطرات آب گیر می کنند.

متریال قطره گیر برج خنک کننده

همانطور که اشاره شد قطره گیر از دو بخش دریفت و الیمانتور تشکیل شده است که در بخش دریفت آن همیشه دارای املاح و سختی می باشد‌. متریال به کارگیری شده در ساخت قطره گیر، مواد پلیمیمری مانند PVC و PP و فایبرگلاس می باشد. این مواد در کنار هم به کاربرده می شوند تا از زنگ زدگی، خوردگی و آسیب به قطره گیر جلوگیری کند.

این قطعه به طور ناگهانی هوا را تغییر داده و باعث کاهش فشار هوا می شود و از این طریق از خروج آب جلوگیری می کند. محل قرارگیری قطره گیر قبل از پروانه و بعد از سیستم توزیع آب می باشد. خرید قطره گیر برج خنک کننده که به شکل مکعبی هستند دو مدل زنبوری و تیغه ای دارند. شکل مخروطی آن از جنس PP و فایبرگلاس است.

پس نتیجه می گیریم که قطره گیر باید از ماده ای ساخته شود که مقاومت کافی در برابر خوردگی داشته باشد که امروزه برای ساخت قطره گیرها از مواد پلیمری استفاده می شود. قطره گیرها در قسمت خروجی هوا از برج خنک کن و قبل از پروانه و بعد از سیستم توزیع آب قرار می گیرند، ولی گاهاً دیده می شود که از قطره گیرها در ناحیه ورودی هم به جهت ایجاد مانع در برابر پرتاب آب نا خواسته استفاده می شود.

خرید قطره گیر برج خنک کننده و کاربردهای آن

قطره گیرها تنها در پکینگ برج خنک کننده مورد استفاده قرار نمی گیرند بلکه در بسیاری از موارد در انواع ایر واشرها و کندانسورها هم مورد استفاده قرار می گیرد. در بسیاری از موارد به منظور بالا بردن عمر قطره گیرها در برخ خنک کننده از دو یا سه لایه قطره گیر استفاده می شود.

چگونگی کارکرد قطره گیرها در کولینگ تاور (برج خنک کننده)

قطره گیر برج خنک کننده دارای یک پروانه یا یک فن می باشد که هوا را از کرکره خروج هوا به سمت بالا هدایت می کند. تعداد دیگر قطره ها در برخورد با تیغه ها نیروی جنبشی خود را از دست داده و به سمت پایین باز می گردد. سیستم قطره گیر مانند یک تله باعث عمل کرده و از مانع از خروج آب و پاشیدن آب به فن می گردد.

چرا از قطره گیر در برج های خنک کننده استفاده می شود؟

• مانع هدر رفت آب می گردد
• مانع پاشیدن آب به سمت فن می گردد و از آسیب به آن جلوگیری می کند
• باعث بالابردن کارایی و طول عمر سیستم هوادهی می شود
• در برابر آب و قطرات و رطوبت رسوب نمی گیرد
• گرید پلی پروپیلن در برابر آفتاب و یووی مقاوم است

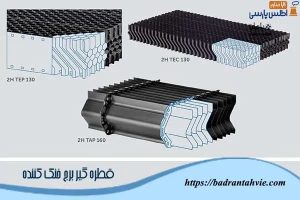

انواع قطره گیر در کولینگ تاور

• قطره گیر لانه زنبوری

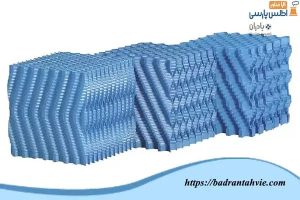

قطره گیر لانه زنبوری مناسب با شکل ظاهری آن نام گذاری شده است که چند ضلعی های منظم و کنار هم قرار گرفته است. این نو قطره گیر از پر کاربردترین قطره گیرها است و در برج خنک کننده باز و مداربسته نیز به کار می رود. این قطعه از جنس PVC بوده و با چسب گرانول در قالب گیری در کنار هم قرار می گیرند. بسیار مقاوم بوده و عملکرد بالایی دارد در صورتی که هدر رفت آب با این تیغه دو صدم درصد گزارش شده است.

ممکن است در شرایطی از نصف این قطره گیر برج خنک کننده در کولینگ تاور استفاده شود که بعد از مدت زمان بسیار کم بر اثر تابش نور خورشید این قطعه از کار افتاده و دیگر قابل استفاده نخواهد بود. از مدل های مختلف این قطعه می توان، لانه زنبوری گرید ۱، گرید ۲ و گرید ۳ را نام برد. بهتر است در جریانات مخالف و متقاطع به جای قطره گیر لانه زنبوری از قطره گیر تیغه ای استفاده شود.

• قطره گیر تیغه ای

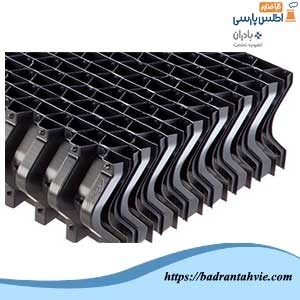

این قطعه دارای شکلی تیغه ای بوده و متریال به کاربرده شده برای ساخت آن pp می باشد. فاصله بین این تیغه ها توسط فاصله پر کن، پر شده است و تیغه ها اینگونه به هم متصل شده اند. این قطعه برای نصب در کولینگ تاور به فضای بیشتری نیاز دارد.

هدر رفت آب با این قطعه ۵ صدم درصد تخمین زده شده است که نشان دهنده راندمان این پایین آن نسبت به لانه زنبوری ست، اما جنس این قطعه PP بودن و مقاومت بیشتری نسبت به انواع قطره گیر برج خنک کننده دارد. در شستشو با اسید تمام رسوباتش از بین می رود. این قطعه خودش دو مدل تک کوهانه و دو کوهانه دارد. برای خرید قطره گیر برج خنک کننده به شرکت های معتبر مراجعه نمایید.
