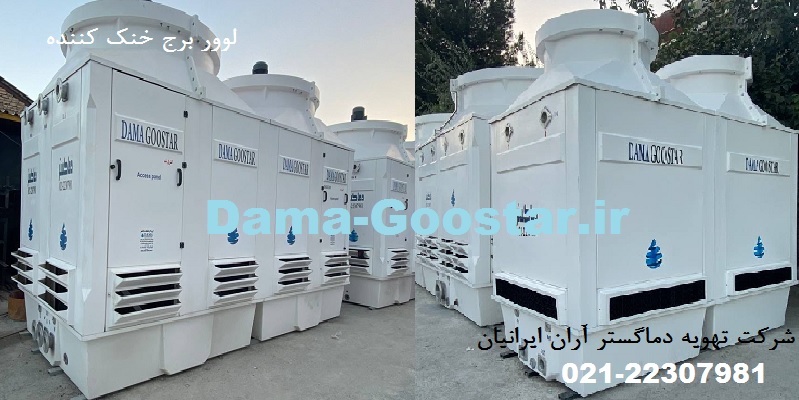

لوور و کرکره هوای برج خنک کننده

لوور برج خنک کننده (COOLING TOWER IOUVRE) در واقع به عنوان دریچه ورودی هوا به داخل کولینگ تاور می باشد. لوور برج خنک کن یا کرکره کولینگ تاور یکی از قطعات مهم در مجموعه قطعات برج خنک کاری می باشد. و انواع مختلفی دارد که باهم به چگونگی کارکرد و مزایای آن خواهیم پرداخت.

لوور های برج خنک کننده عموماً به شکل دریچه های کرره ای مانند است و در بیشتر کولینگ تاور ها دیده می شود. ورودی هوا و کرکره برج خنک کن وابسته به نوع دستگاه (کراس فلو یا کانترفلو) ممکن است در دو طرف دستگاه و یا چهار طرف برج قرار بگیرد. لوور های برج خنک کننده انواع مختلفی دارد و در دو دسته کلی تقسیم بندی می گردند. نسل نوین کرره های برج خنک کننده از متریال آلومینیوم و به صورت فیلتر دار است ، تولید شده و ارائه می گردد. بهربرداری از این مدل کرکره های ورودی هوا امروزه بسیار مرسوم گشته و استفاده از لوورهای فیلتر دار مزایا و خواهان بسیاری پیدا کرده است.

لوور برج خنک کننده چه عملکردی دارد؟

لوور دریچه ای است جهت ورود هوای خشک بیرون به داخل کولینگ تاور، لوور برج خنک کننده انواع مختلفی دارد و با نوجه به محل قرارگیری و نوع کولینگ تاور مورد استفاده قرار می گیرد. لوورهای فایبر گلاس و لانه زنبوری از انواع رایج این محصول در برج خنک سازی به شمار می آید. لوورهای فایبرگلاس کولینگ تاور بیشتر در مدل تیغه ای به صورت ۲ پره و ۳ پره به کار گرفته می شود.

کرره کولینگ تاور ( تیغه ای ) در انواع برج های خنک کننده مدور و مکعبی مورد استفاده قرار می گیرد و متریال تشکیل دهند آنها از کامپوزیت می باشد. لوور کولینگ تاور نوع لانه زنبوری اغلب از متریال پلی وینل کلراید (PVC) تولید می گردد. این مدل فقط در انواع برج خنک کننده مکعبی فایبر گلاس و گالوانیزه مورد استفاده قرار می گیرد.

در واقع لوور در انواع کولینگ تاور فایبرگلاس و فلزی مورد استفاده قرار می گیرد و وظیفه مکش هوای لازم برای پروسه خنک کاری را به عهده دارد. کرکره های هوای ورودی با توجه به میزان هوای لازم جهت چرخش در انواع مختلفی رده بندی می شود. ابعاد لوور کولینگ تاور معمولاً با افزایش ظرفیت برج خنک کننده افزایش پیدا می کند. اندازه های لوورها از ارتفاع ۳۰ الی ۱۲۰ CM و عرض ۵۰ الی ۲۵۰ CM قابل تولید می باشد. لوورهای برج خنک کننده با متریال FRP و PVC همانند دریچه های کولر هوای خشک را وارد محیط و کولینگ تاور می نماید. هوا با عبور از قسمت کرکره برج خنک کننده پس از فرایند رطوبت زایی از قسمت گلویی و فن استک از بالای برج خنک کاری خارج می شود.

استفاده فیلترازیسیون در لوور های برج خنک کننده چه مفادی دارد؟

بکارگیری فلیتر های فلزی در لوور کولینگ تاور سبب می گردد که در مکش هوا از ورود مواد جامد و آلاینده ها به چرخه آب جلوگیری می نماید. هوایی که از طریق فن با پروانه از قسمت لوور برج خنک کن به داخل مکش می شود گاهی دارای گرد و غبار ، برگ و شئ هایی است که با ورود به سیستم کولینگ تاور باعث بروز مشکل می گردد. استفاده از این فیلتر ها باید متناسب با مکش فن طراحی گردد. فیلترهایی که تولید می شود بسته به قدرت مکش می تواند دارای منافذ کوچک و بزرگ باشد.

انواع لوور برج خنک کننده

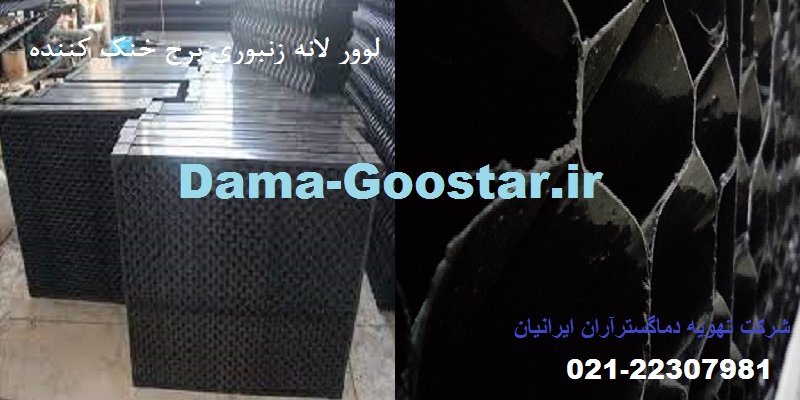

۱- لوور برج خنک کننده (لانه زنبوری) :

کرکره های لانه زنبوری دارای ورودی هایی می باشد که شبیه به هندسی های لانه های زنبور است. در انواع برج های خنک کننده جریان مخالف و فقط در برج های خنک کننده مکعبی مورد استفاده قرار می گیرد. این گرید از لوور کولینگ تاور دارای محفظه هایی از متریال پلی ونیل کلراید که با ضخامت ۶۰۰ الی ۸۰۰ میکرون تشکیل شده است. و تحت یک فریم فایبرگلاس و گالوانیزه طراحی و تولید می شود. و دارای مزایایی می باشد که قابل توجه است. از جمله این مزایا مکش هوای مناسب و با سرعت ، افت فشار استاتیکی ، دارای فیلتر هوا ، فریم با قابلیت جداسازی ، صرفه اقتصادی ، شستوشو با واترجت ، تحمل دما تا ۶۰ درجه فارنهایت.

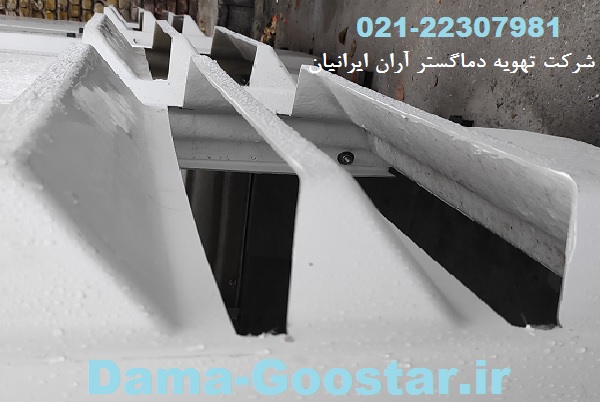

۲- لوور کولینگ تاور (تیغه ای) :

این مدل از لوور کولینگ تاور دارای تیغه هایی است که هوا از میان فضای بین تیغه ای عبور کرده و وارد برج خنک کننده می شود. لوور های تیغه ای در انواع برج های خنک کننده مکعبی و استوانه ای مورد استفاده قرار می گیرد. و غالباً از متریال فایبرگلاس برای تولید لوور برج خنک کن استفاده می شود. به بصورت ۳ یا ۴ تیغه در انواع برج های خنک کاری جریان مخالف کاربرد دارد.

لوورهای تیغه ای که در برج های خنک کننده جریان متقاطع وجود دارد به صورت پنل های بزرگ تیغه ای می باشد که در دو طرف برج خنک کننده قرار می گیرد. و ضخامت لوور های تولیدی در شرکت دماگستر بین ۶ الی ۸ میلی متر متغییر می باشد. مزایای لوور برج خنک کننده (تیغه ای) عبارت است از: آنتی یووی و مقاوم در برابر نورخورشید ، مکش هوای مناسب و با سرعت مطلوب، قابلیت شستشو با اسید و مواد شیمیایی ، قابلیت تعویض ، سبک و مقاوم ، قابلیت ترمیم با الیاف و رزین پلی استر، با قایلیت نصب فلیترهای فلزی

۳- لوور برج خنک کننده جریان متقاطع :

این مدل از لوور های برج خنک کننده بیشتر در کولینگ تاور ابارا مورد استفاده قرارمی گیرد. و کرکره های ورودی هوا در دو سمت برج خنک کن قرار دارد و از پره هایی با تعداد بالا استفاده می شود. این مدل از کولینگ تاور ها هوا را به صورت جریان عرضی و عمود بر جریان آب از طریق درچه های وارد خود می نماید. و متریال این کرکره های برج خنک کن عمدتاً از فایبر گلاس می باشد و اکثراوقات ارتفاع آنها به ۲۰۰ سانتی متر می رسد.

نکته : کرکره کولینگ تاور در بسیاری از برج های خنک کن فلزی از نوع آلومینیوم و گالوانیزه می باشد.

اطلاعات کاربردی و قیمت لوور برج خنک کننده

قیمت لوور برج خنک کننده همانند سایر قطعات تشکبل دهند کولینگ تاور وابسته به نوع متریال ، ابعاد و نوع خود لوور می باشد. و به طور معمول ارزش قیمتی کرکره برج خنک کن فایبرگلاس به مراتب بالا تر از نوع لانه زنبوری آن است. افزودن فیلترهای آلومینیومی در پشت لوورها سبب افزایش قیمت نهایی این قطعه می گردد. لوور کولینگ تاور به دلیل تماس مستقیم با آلاینده ها نیاز به سرویس و رسیدگی دارد و این دوره معمولاً ۶ ماه تا ۱ سال می باشد. عمر مفید لوورهای فایبرگلاسی حدوداً ۱۵ سال می باشد و لوور های پلی ونیل کلراید حدود ۳ سال تخمیم زده شده است. نکته : دلیل اصلی عمر کوتاه لوور برج خنک کننده از متریال پلیمری عمدم خواص آنتی یووی در برابر تابش نور خورشید می باشد.

سخن آخر نویسنده

امروزه در بسیاری از شرکت های تولید کننده قطعات کولینگ تاور کرره های برج خنک کن به تولید می رسد. در میان این شرکت ها نامی که می درخشد شرکت تهویه دما گستر آران ایرانیان است که با کادر فنی متخصص و حرفه ای ارائه کننده و تولید کننده انواع برج های خنک کننده ، درای کولر ، چیلر و بسیاری از محصولات برودتی صنعتی و مسکونی و همچنین اداری می باشد. لازم به ذکر است که بدانید در شرکت تهویه دما گستر آران ایرانیان از قالب های استنلس استیل در تولید قطعات فایبری و کامپوزیتی استفاده می شود که این موضوع سبب انحصار و تمایز شرکت دما گستر آران ایرانیان از سایر رقبا گردیده است.
